——供需逆转叠加AI爆发，碳化硅迈入“8英寸决胜”
导读：
2026年的全球碳化硅衬底市场，正经历一场从至暗时刻到全面反转的戏剧性转变。就在一年前，市场还深陷“产能过剩”与“价格内卷”的泥潭——2024年碳化硅晶圆市场经历了显著的价格调整，降价幅度达近30%，6英寸SiC衬底价格在2024年中期已跌至500美元以下，接近我国制造商的生产成本线。部分低端产品甚至跌至成本线附近，行业陷入惨烈的生存战。
然而短短半年间，剧情彻底反转。2026年以来，6英寸碳化硅衬底价格已出现较大幅度反弹，8英寸产品止跌企稳并小幅上涨。衬底片头部大厂产能利用率普遍超过90%，下游芯片模块公司呈现产能供不应求、交付周期大幅拉长之势。英飞凌年内二度涨价，意法半导体等国际巨头密集跟进，国产衬底与器件厂商纷纷调价，全行业开启“全面涨价”模式。
与此同时，全球碳化硅产业供给端也在剧烈重构。曾经的市场霸主Wolfspeed因持续巨额亏损于2025年申请破产保护，而中国企业天岳先进在2025年以27.6%的导电型碳化硅衬底全球市占率超越Wolfspeed，跃居行业第一。2026年有望成为碳化硅产业新旧动能切换与供给格局重塑的关键之年。
碳化硅衬底定义及研究范围界定
碳化硅衬底（SiC Substrate），是以碳化硅单晶为原料，经过晶体生长、切割、研磨、抛光等多道精密工艺加工而成的薄片材料。它是碳化硅产业链最上游、最核心的基础原材料，器件需“长”在衬底上。衬底的质量和尺寸直接影响最终器件的性能与成本，其技术壁垒和成本结构决定了整个产业的商业化进程。
碳化硅属于第三代宽禁带半导体材料的典型代表，具备耐高压、耐高温、高频、低损耗等物理特性。碳化硅的禁带宽度、临界击穿场强、热导率和饱和电子漂移速率均高于硅，其中热导率达4.9 W/cm·K（约为硅的3倍），有着出色的耐高温和耐高压能力。这些优势使碳化硅衬底成为新能源汽车、光伏发电、智能电网、5G通信、轨道交通及AI数据中心等高端应用领域不可替代的基础材料。
从市场范畴来看，碳化硅衬底市场通常涵盖导电型（N型）和半绝缘型两大类别。导电型衬底主要应用于功率器件制造，是市场规模最大的品类；半绝缘型衬底则主要应用于5G基站、雷达等射频器件领域。本报告所分析的“碳化硅衬底市场”即涵盖上述两大类衬底的全球市场。
尺寸是碳化硅衬底另一关键的划分维度，直接决定单片晶圆可切割的芯片数量与单位成本。4英寸技术成熟，主要用于部分中低压传统应用场景。6英寸是当前市场绝对主流，占据SiC衬底市场的主导地位。8英寸衬底则是行业降本增效的核心方向——8英寸晶圆可切割的晶粒数量较6英寸提升七成以上，能够显著摊薄单片生产成本。2025年全球8英寸SiC衬底已进入规模化量产阶段，正加速成为新的增长引擎。更前沿的12英寸碳化硅技术也已有多家企业实现突破——据统计，国内已有16家厂商成功突破12英寸SiC晶体生长或衬底制备技术。
产能结构性调整加速
全球碳化硅衬底产业正经历一场由需求高估与供给过剩错配引发的深度调整。前几年，以罗姆、Wolfspeed、ST、英飞凌为代表的全球主流厂商围绕SiC进行垂直整合及8英寸激进扩产，但电动汽车增长放缓导致需求未达预期，巨额资本开支所支撑的新增产能，反被高昂的设备折旧与闲置成本反噬，成为拖累企业利润的沉重包袱。财务数据的恶化触目惊心：Wolfspeed 2026财年Q3营业亏损率高达-76%；ST功率与分立部门利润率持续为负；罗姆则一次性计提了1936亿日元减值损失，并被迫大幅削减未来资本开支。 这场由产能“军备竞赛”引发的财务危机，标志着海外IDM厂商的SiC激进扩张策略正遭遇严峻的现实拷问。
产能分化在国内市场同样显著。上游衬底环节，三安光电已拥有6英寸产能1.6万片/月、8英寸1000片/月，但业务仍拖累利润；天岳先进2025年营收与毛利率均出现下滑。相比之下，部分下游器件厂商表现较好，扬杰科技、士兰微等实现了营收与利润增长。整体而言，国内厂商正从产能建设期进入利润兑现与产业分化阶段，虽未如海外那般惨烈，但也并不轻松。
面对车用市场的疲软，AI数据中心正成为行业寄予厚望的新增长曲线。罗姆已大幅上调AI服务器业务目标，预计2025至2030财年CAGR达42%；ST也预计AI相关营收将在2027年远超10亿美元。然而，行业普遍认为，AI带来的增量尚难以在短期内完全填补车用SiC的需求缺口。与此同时，罗姆社长坦言“在6英寸领域已经无法竞争”，能否在8英寸衬底外销市场站稳脚跟是接下来的关键课题，这预示着大尺寸已成为产能博弈的下一决胜战场。
碳化硅衬底市场规模

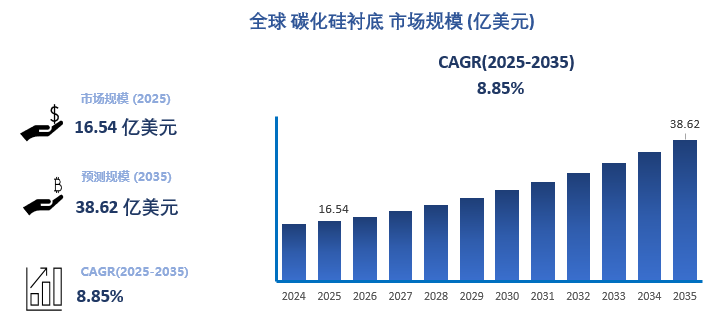

汇睿咨询的数据显示，2025年全球碳化硅衬底市场规模已经达到了16.54亿美元，并预计在2025-2035年以8.85%的CAGR进行扩张，在2035年达到38.62亿美元。
碳化硅衬底市场的增长主要由新能源汽车电动化升级与AI算力基础设施扩张两大核心驱动力共同推动。新能源汽车仍是碳化硅应用最重要的需求来源，随着全球新能源汽车销量持续增长以及800V高压平台加速普及，碳化硅功率器件凭借低损耗、高耐压和高效率优势，正在快速替代传统硅基器件。800V平台不仅能够提升整车能效和续航能力，还可降低电池系统成本，使碳化硅成为高端及主流新能源车型的重要配置。预计未来几年新能源汽车领域碳化硅渗透率将持续提升，推动衬底需求保持20%以上的高速增长，构成行业发展的基本盘。
与此同时，AI数据中心正成为碳化硅产业新的增长引擎。随着大模型训练和AI推理需求激增，数据中心功率密度持续攀升，对高效电能转换和热管理提出更高要求。碳化硅材料凭借高耐压、低损耗和耐高温特性，在AI服务器电源、高功率电力转换系统及先进封装等领域的应用价值不断提升。此外，光伏储能系统、超快充电桩等能源基础设施加速向高电压、高效率方向升级，也进一步扩大了碳化硅器件需求。在需求持续扩容与行业新增产能放缓的共同作用下，碳化硅产业供需格局逐步改善，市场正由此前的供给扩张周期转向需求驱动周期，为衬底市场长期增长提供坚实支撑。
碳化硅衬底产业链分析
碳化硅衬底成本占器件总成本约47%，是价值量最高的环节。全球碳化硅市场曾呈现美国、欧洲、日本三足鼎立的格局，但近年来格局剧烈变化。中国企业在衬底环节快速崛起，据《第三代半导体产业发展报告（2025）》，我国碳化硅材料整体供给规模已占据全球约50%，正式跻身全球第一梯队。
上游：原材料与设备
原材料：碳化硅粉料是晶体生长的起点。长晶环节是产业链技术壁垒最高的环节，存在条件控制严、长晶速度慢、晶型要求高三大技术难点。中金公司研报指出，SiC晶锭通常需要在高温高压的气相环境中生长，目前领先企业的单晶生长速度在每小时400微米左右，与硅存在数百倍的差距，目前PVT法依然是较主流的技术路线。
设备：核心设备包括碳化硅单晶炉（长晶设备）、切片设备、研磨抛光设备等。当前碳化硅产业链多环节同步进入“高负荷运转”状态，上游SiC相关设备公司订单旺盛，客户侧频繁出现要求加急交付的诉求。晶升股份、新益昌、联动科技等核心设备厂家的碳化硅在手订单量均已达到去年同期的两倍以上。
中游：衬底制造

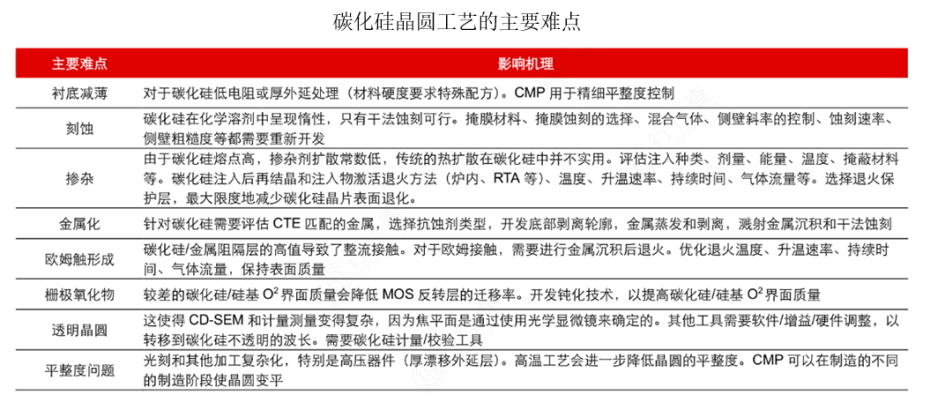

衬底制造是将SiC单晶加工成晶圆薄片，是产业链技术壁垒最高、价值量最大的环节。在SiC功率器件成本结构中，衬底占比高达47%，是降本关键。衬底品质直接决定器件良率与可靠性，车规级客户对一致性要求更高，导致头部产能更容易被打满。
当前6英寸是主流产品，8英寸是发展方向。国内头部企业如天岳先进2025年衬底产量折合69.04万片，同比增长68.31%。海外厂商产能正处于加速扩张中，2024-2025年海外企业规划年产能有望达到约204万片（6英寸等效），是2020年的6倍之多。国内远期规划年产能超400万片，但有效产能仍需逐步释放。并非所有产能都能形成有效转化，未来部分良率偏低的项目可能会被以兼并重组的方式淘汰。
下游：外延与器件制造
外延是在衬底上生长具有特定掺杂浓度和厚度的单晶薄膜，外延生长环节占SiC功率器件总成本约23%。器件环节将外延片制成功率器件（MOSFET、肖特基二极管等）和功率模块，最终应用于新能源汽车电驱、光伏逆变器、充电桩、AI电源等场景。
碳化硅衬底市场竞争格局
全球碳化硅衬底市场正经历有史以来最深刻的格局重塑。
一方面是头部企业Wolfspeed的陨落。作为全球SiC衬底的开创者，Wolfspeed在2020年衬底市占率曾超60%。然而，其在2024财年资本支出高达21亿美元，全年营收仅8.07亿美元，新建8英寸晶圆厂与材料基地产能长期利用率不足20%，高额折旧与运维成本持续吞噬利润。2025年6月，深陷财务泥潭的Wolfspeed正式申请美国Chapter 11破产保护。重组后整体债务规模削减约70%。尽管Wolfspeed仍保留着深厚技术积淀（2026年1月成功量产300mm单晶碳化硅晶圆），但其市场主导地位已被中国企业取代。
另一方面则是中国企业的崛起，根据汇睿咨询的报告，天岳先进（SICC）在6英寸、8英寸碳化硅衬底市占率双双位居全球首位。具体来看，天岳先进导电型碳化硅衬底全球市场份额从2023年的12%跃升至2025年的27.6%。其中，6英寸碳化硅衬底全球市占率达27.5%，8英寸碳化硅衬底市占率高达51.3%。天科合达稳居国内第二，客户侧重华为、比亚迪等国内头部企业。天科合达与天岳先进合计已在全球SiC衬底市场占据主导地位。截至2026年4月，天岳先进在2026年凭借27.6%的份额继续保持全球导电型碳化硅衬底第一名，其中8英寸产品市占率高达51.3%。
国内碳化硅衬底市场已形成“头部引领”的梯队格局：
第一梯队：天岳先进（688234.SH/02631.HK）、天科合达（603660）为代表。天岳先进已从“国内重要参与者”走向“全球头部竞争者”，2025年公司碳化硅衬底整体市场份额及8英寸产品市场份额均位居全球第一。天科合达累计交付超150万片。国内导电型碳化硅衬底（车规/功率用）市场，A股双雄（天岳先进+露笑科技）加未上市龙头天科合达合计垄断国内75%-80%的市场份额。
第二梯队：露笑科技、晶盛机电、合盛硅业等。合盛硅业6/8英寸碳化硅衬底已全面量产，良率和质量均处于行业前列，12英寸碳化硅衬底研发顺利已推进送样。晶盛机电8英寸碳化硅衬底已实现规模化量产，12英寸碳化硅衬底加工中试线已完成通线与送样。
IDM模式：三安光电构建了从长晶、衬底、外延到芯片制造的垂直整合制造服务平台，是国内最早具备SiC全产业链一体化布局的企业
碳化硅衬底市场发展趋势
1. 大尺寸化加速推进
自2025年下半年起，碳化硅衬底产业链全面加速向大尺寸升级。8英寸碳化硅衬底产品正进入加快发展的关键阶段，未来有望成为带动行业增长和结构升级的核心方向。下游新能源汽车800V高压平台、工业电源、数据中心等场景对大尺寸、高性能碳化硅器件需求持续提升，将推动8英寸产品市场扩容。天岳先进8英寸碳化硅衬底全球市占率已达51.3%。晶盛机电8英寸碳化硅衬底已实现规模化量产并获海内外客户批量订单。合盛硅业6/8英寸碳化硅衬底已全面量产。
2. AI驱动的新应用场景爆发
AI正成为碳化硅衬底最重要的增量来源。SiC在AI相关领域的需求增长空间巨大，AI相关需求“远超车规等传统市场”，SiC有望成为AI新主线。
在AI数据中心电源侧，英伟达自2026年起强制要求AI智算中心采用800V高压直流（HVDC）架构，推动数据中心供电从传统的54V低压直流向800V高压直流代际跃迁。在这一架构中，基于SiC技术的固态变压器（SST）彻底取代传统工频变压器，成为连接中压电网与AI算力核心的全新能源入口。SiC凭借耐高压、低损耗、高热导率等特性，可将转换效率从92%-94%提升至98.8%，全链路损耗降低70%以上，体积重量缩减至四分之一。围绕这一架构，英伟达构建了庞大的MGX™生态系统，纳微半导体（Navitas）已为其开发专用于800V DC机架架构的电源分配板；2025年10月英伟达公布的800VDC系统合作名单中，共有14家SiC/GaN厂商入选；英飞凌、安森美、罗姆、意法半导体等全球功率半导体巨头均已加入这一生态。国内企业中，斯达半导已正式切入英伟达AI数据中心供应链，供应1200V SiC功率模块。
在先进封装侧，英伟达计划在新一代Rubin GPU的CoWoS工艺中以碳化硅取代硅中介层，预计2027年导入。SiC热导率达4.9 W/cm·K（约为硅的3倍），能有效降低高功耗GPU的芯片结温。台积电已向部分企业提出明确的12英寸SiC中介层衬底需求，2026年开启交付且明年需求预期翻倍增长。华西证券研报按75% CoWoS替换SiC中介层推演，2030年对应的SiC衬底需求有望超过700亿元。英伟达对SiC的强力推动，已使其成为AI硬件浪潮中“从电网到芯片”全链路的关键材料，AI相关需求正成为碳化硅衬底市场增速最快、空间最大的增量来源。
3. 国产替代加速与全球格局重塑
全球碳化硅衬底产业正经历“需求扩容+供给重构”的历史性拐点。一方面，国内头部企业率先突破12英寸衬底全品类研发与中试验证，产能规划加速落地。另一方面，海外龙头Wolfspeed进入破产重组，全球供应链主导权加速向中国转移。
4. 价格周期反转
经历2024-2025年的惨烈价格战后，碳化硅衬底市场正迎来明确的涨价周期。2026年以来，6英寸碳化硅衬底价格较大幅度反弹，8英寸产品止跌企稳并小幅上涨。高规格、高品质衬底片由于供应紧张，价格涨幅更为明显。英飞凌年内二度涨价，意法半导体等国际巨头密集跟进，国产衬底与器件厂商纷纷调价。
